箱型U字側溝「浸透タイプ」本体、蓋、グレーチング

本体、蓋、グレーチング

箱型U字側溝集水タイプの機能性を兼ね備えた浸透側溝です。
開発行為や大規模の土地造成時に公共雨水管へ接続の際に敷地から排出される雨水流量と雨水管許容流量を超える場合等の流量抑制にも使用できます。

箱型U字側溝浸透タイプ 土質別単位設計処理量一覧表(土質:シルト・微細砂・細砂・中砂)

250×250 ~ 500×500

施設名 浸透施設規模 単位設計
貯留量
V(m3/m)
土質・土壌の飽和透水係数
シルト 微細砂 細 砂 中 砂
k= 4.50×10-4 cm/sec k= 3.50×10-3 cm/sec k= 0.015 cm/sec k= 0.085 cm/sec
高さ H(m) 幅 W(m) 単位設計
浸透量
Q(m3/h/m)
単位設計
処理量
Qv(m3/h/m)
単位設計
浸透量
Q(m3/h/m)
単位設計
処理量
Qv(m3/h/m)
単位設計
浸透量
Q(m3/h/m)
単位設計
処理量
Qv(m3/h/m)
単位設計
浸透量
Q(m3/h/m)
単位設計
処理量
Qv(m3㎥/h/m)
250×250 0.445 0.770 0.142 0.040 0.183 0.315 0.457 1.349 1.492 7.647 7.789
300×300 0.500 0.820 0.177 0.044 0.221 0.339 0.516 1.453 1.631 8.235 8.412
300×400 0.600 0.215 0.048 0.263 0.371 0.586 1.588 1.804 9.001 9.216
300×500 0.700 0.253 0.052 0.304 0.402 0.655 1.724 1.977 9.768 10.021
300×600 0.800 0.291 0.056 0.347 0.434 0.725 1.859 2.150 10.535 10.825
300×700 0.900 0.326 0.060 0.386 0.465 0.792 1.994 2.321 11.301 11.628
300×800 1.000 0.361 0.064 0.425 0.497 0.858 2.130 2.491 12.068 12.429
300×900 1.100 0.389 0.068 0.457 0.528 0.918 2.265 2.654 12.834 13.224
300×1000 1.200 0.415 0.072 0.487 0.560 0.975 2.400 2.815 13.601 14.016
400×400 0.600 0.930 0.258 0.048 0.306 0.371 0.629 1.588 1.847 9.001 9.260
400×500 0.700 0.307 0.052 0.358 0.402 0.709 1.724 2.030 9.768 10.075
400×600 0.800 0.351 0.056 0.407 0.434 0.785 1.859 2.210 10.535 10.885
400×700 0.900 0.396 0.060 0.456 0.465 0.861 1.994 2.390 11.301 11.697
400×800 1.000 0.440 0.064 0.504 0.497 0.937 2.130 2.570 12.068 12.508
400×1000 1.200 0.519 0.072 0.591 0.560 1.079 2.400 2.919 13.601 14.120
500×500 0.700 1.050 0.361 0.056 0.417 0.434 0.795 1.859 2.219 10.532 10.893

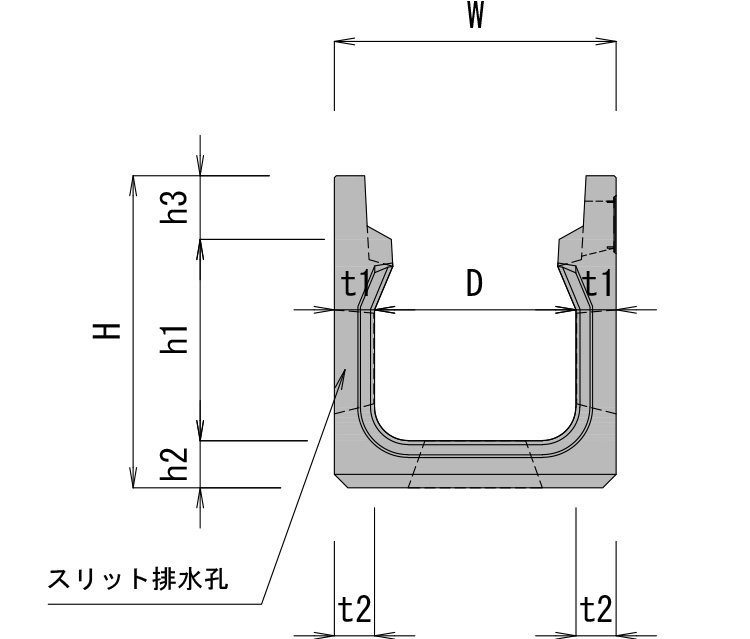

本体

規格 寸法(mm) 参考重量(kg) ダウンロード
(幅×高さ) W1 W2 D H H2 H3 a t L=1.0 L=2.0
250×250 370 280 250 405 340 65 45 90 155 315 DL
300×300 420 330 300 465 395 70 45 95 185 370 DL
300×400 570 495 75 225 450 DL
300×500 675 595 80 265 530 DL
300×600 775 695 80 300 605 DL
300×700 880 795 85 345 695 DL
300×800 985 895 90 395 790 DL
300×900 1,095 995 100 455 915 DL
300×1000 1,205 1,095 110 525 1,055 DL
400×400 530 430 400 590 510 80 50 110 260 515 DL
400×500 530 430 400 690 610 80 50 110 295 595 DL
400×600 530 430 400 795 710 85 50 110 350 700 DL
400×700 530 430 400 900 810 90 50 110 395 795 DL
400×800 530 430 400 1,005 910 95 50 110 445 895 DL
400×1000 530 430 400 1,220 1,110 110 50 110 570 1,145 DL
500×500 650 530 500 710 625 85 60 125 350 705 DL

※他の規格をご要望場合はお問い合わせください。

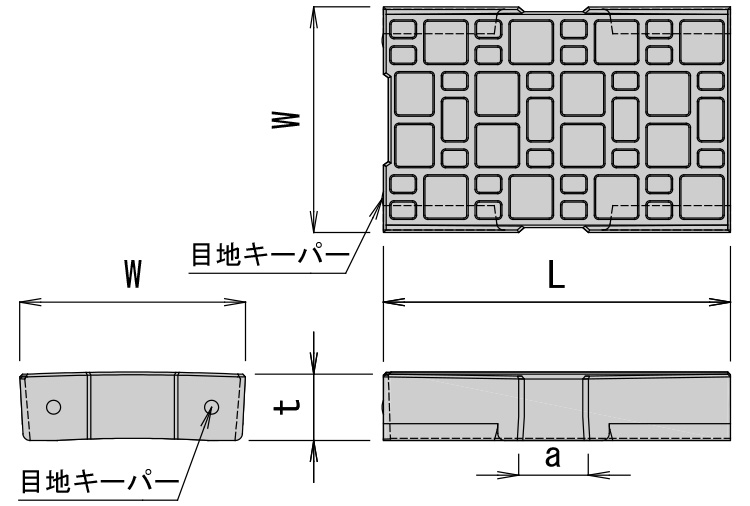

規格 W L t 参考重量(kg) ダウンロード
250 274 498 90 28 DL
300 324 498 95 35 DL
400 424 498 110 53 DL
500 524 498 125 75 DL

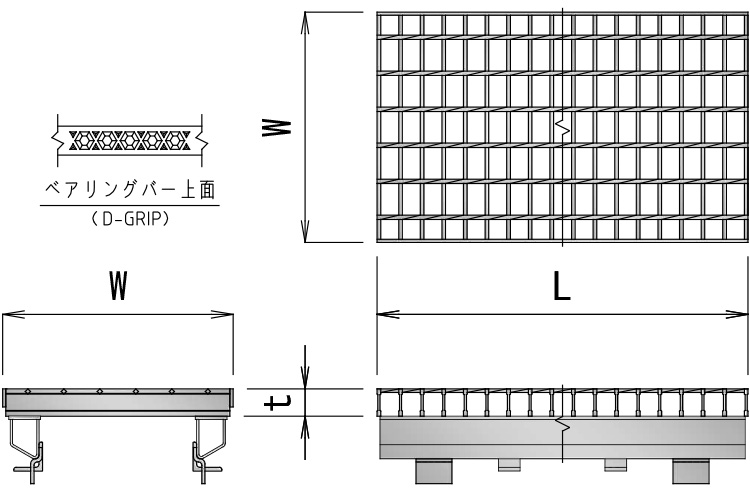

グレーチング

規格 W L t 参考重量(kg) ダウンロード
250 270 495 32(25) 12(14.1) DL
995 23.6(28.9) DL
300 320 495 38(32) 14.1(17.5) DL
995 27.6(36) DL
400 420 495 50(38) 20.8(23.6) DL
995 40.8(48.7) DL
500 520 495 60(50) 27.6(43.7) DL
995 54.1(86.4) DL

※()内は細目タイプになります。
